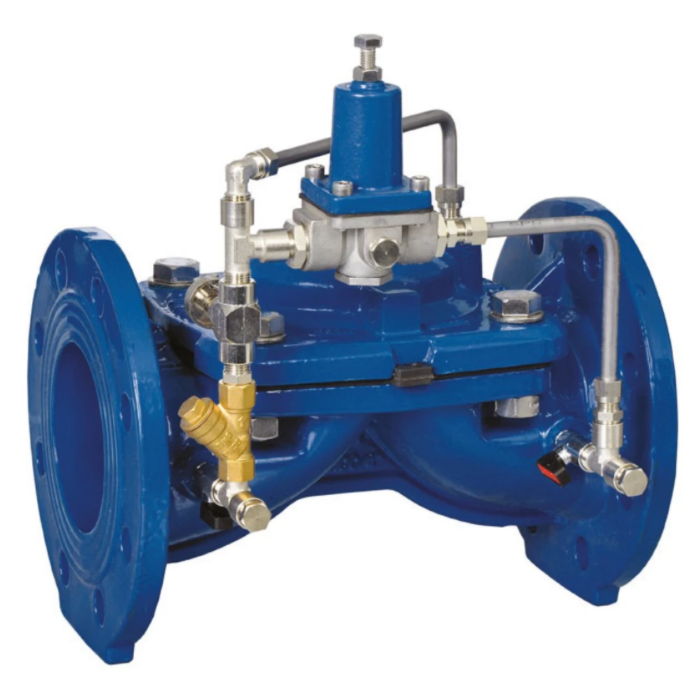

Valvola di Riduzione Pressione IMA-RP2M

La valvola di riduzione pressione Mod. IMA-RP2M è progettata per ridurre automaticamente la pressione in ingresso a un valore inferiore e costante in uscita. Questa valvola è ideale per applicazioni che richiedono un controllo preciso della pressione a valle in risposta a variazioni di flusso o pressione a monte.

Specifiche Tecniche:

• Tipo di valvola: Idraulica a membrana
• Pressione nominale: 16 bar
• Pilota: Mod. RP2M
• Campo di regolazione della pressione: 1,0-11,0 bar, altre a richiesta
• Materiali pilota:
  • Corpo pilota: Acciaio inossidabile
  • Coperchio: Ghisa

Principio di Funzionamento:
La valvola è controllata da un pilota idraulico a 2 vie (Mod. RP2M), che regola l’apertura della membrana in base alla pressione a valle desiderata. Il pilota gestisce il riempimento o lo scarico della camera della valvola per mantenere costante la pressione a valle, anche in presenza di variazioni di flusso o pressione a monte.
Quando la pressione di ingresso è inferiore o uguale alla pressione impostata, la valvola si apre completamente per minimizzare le perdite di carico. La valvola può essere gestita anche manualmente tramite le valvole a sfera presenti nel circuito.
